HXGN-12箱式固定式交流金属封闭环网开关设备
空气绝缘开关柜
适用范围：
适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，额定电压12kV、额定频率50HZ的交流高压成套设备装置。
产品详情
HXGN□-12型箱型固定式交流金属封闭环网开关设备(简称环网柜)，它适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，额定电压12kV、额定频率50HZ的交流高压成套设备装置，主要用于三相交流环网、终端配电网和工业用电设备，在电力系统中作为配电设备的保护、电能的分配和控制等作用，具有完善的“五防”闭锁功能。它也适于装入箱式变电站。
本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、IEC60694《高压开关设备和控制设备共用条款》标准的要求。
二、使用条件
1、周围空气温度上限：+40℃、下限：-25℃、日平均温度不超过35℃；
2、海拔高度不超过1000米；
3、相对环境湿度日平均不大于95%，月平均不大于90%；
4、地震烈度不超过8级；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

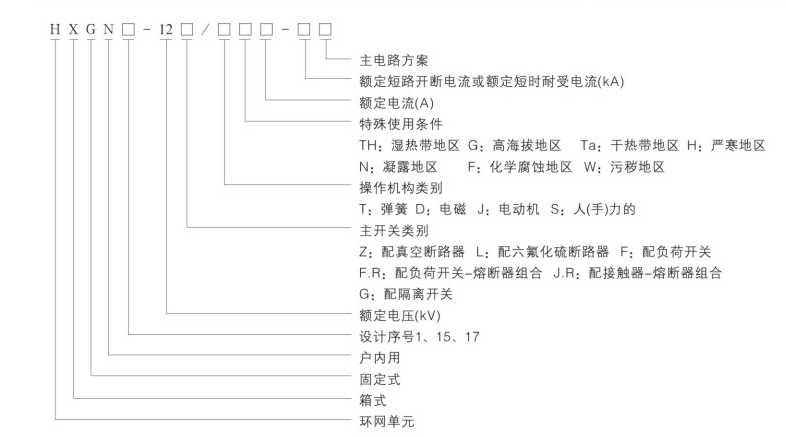

注：超出上述正常使用条件时，用户可与我公司协商解决。三、型号含义
■采用全组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸。
■既可配FN12-12型压气式负荷开关、组合电器，也可配FZN25-12型真空负荷开关、组合电器。
■体积小，免维修，三相联动结构，具有明显的隔离断口。
■负荷开关、组合电器，其安装方式灵活，可左右侧装、正装、倒装(FZN25不可倒装)。
■可手动和电动操作，可具有远方遥控功能。
■设有完善可靠的机械联动、联锁装置，完全达到“五防“功能。
a、负荷开关合闸时，接地开关无法合闸，前门无法打开;
b、负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门可以打开;
c、接地开关合闸时，负荷开关无法合闸，前门板可以打开;
d、接地开关分闸时，负荷开关可以分、合闸，前门板无法打开;
e、电缆下进线时，在进线有电时，无论负荷开关处于合闸或分闸位置电磁锁控制前门板，使其无法打开。(除用专用钥匙紧急解锁外)
■负荷开关采用联动防护绝缘活门或透明绝缘罩，遮挡带电触头，确保人身安全。
■采用正面操作维护，可靠墙安装。
■前面门装有观察窗，可清楚观察柜内元件工作状况。

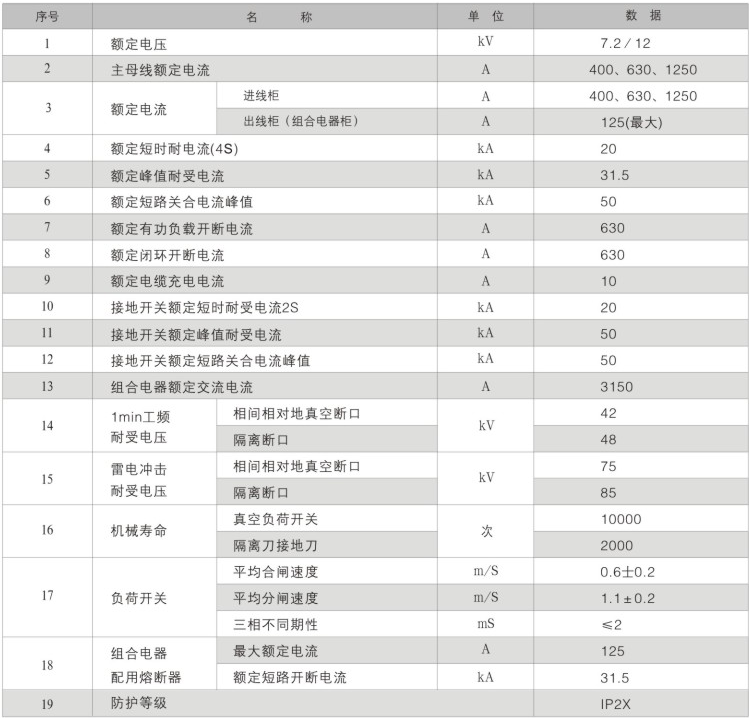

五、技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
