XGN2-12箱型固定式交流金属封闭开关设备
空气绝缘开关柜
适用范围：
适用于12KV及以下三相交流50HZ的单母线、单母线带旁路和双母线系统中作为接受和分配电能之用，特别适合于频繁操作的场合。
产品详情
XGN2-12箱型固定式交流金属封闭开关设备适用于12KV及以下三相交流50HZ的单母线、单母线带旁路和双母线系统中作为接受和分配电能之用，特别适合于频繁操作的场合。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电等。
本开关柜的主开关采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空断路器，配用CD17系列电磁操动机构或CT17/CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关系列产品。
本产品符GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》，IEC60694《高压开关设备和控制设备共用条款》等标准要求。
二、正常使用条件
1、环境温度：最高温度+40℃，最低温度-15℃；
2、环境湿度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000米以下；
4、抗地震度；地震烈度不超过8度；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
7、无严重污秽及经常性的剧烈振动；

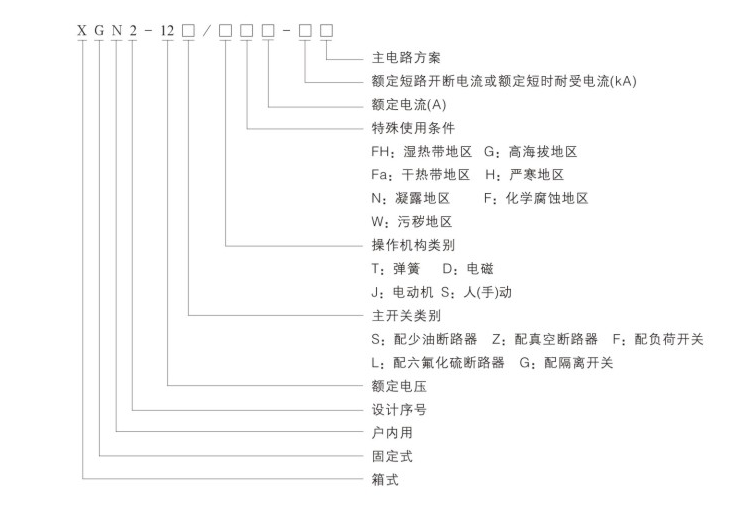

三、型号及含义
XGN2-12箱型固定式为金属封闭开关设备，柜体采用由角钢焊接，柜内为断路器室、母线室、电缆室、继电器室等，室与室之间用铁板隔开。
断路器室在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
母线室在柜体后上部，为了减小柜体高度，母线呈现品形排列，以7350N抗弯强度的绝缘子支持，母线与上隔离开关上接线端子连接，相邻两柜母线室之间可隔离。
电缆室在柜体下部的后方，电缆室内支持绝缘子可设有带电显示装置，电缆固定在支架上,对于主接线为联络方案时，本室则为联络电缆室。继电器室在柜体上部前方，室内安装各种继电器等,室内有端子排支架，门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。
断路器的操动机构装在正面左边位置，其上方为隔离开关的操作及联锁机械。开关柜为双面维护，前面检修继电器的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室和电缆室均装有照明灯。前门的下方设有与柜宽方向平等的接地母线，以使每柜安全可靠地接地；
盖板和门均为钢板弯制，在正常操作和维护时，按正常操作程序不需要使用工具便可以打开门，但不能打开盖板；
断路器固定安装在设有压力释放通道的断路器隔室内，操作机构安装于柜外前左位置，二者之间用水平轴、拉杆等连接；
上、下隔离开关均选用具有双断口的GN30-10(D)型旋转隔离开关(额定电流3150A以上的开关柜下隔离选用GN22-10非旋转型)；
断路器、上、下隔离开关、前后门之间采用JSXGN型箱式柜专用机械锁机构与机械程序锁并用的联锁方式，满足开关柜的“五防”要求；
a.本闭锁只有在断路器确实分断后，才能将手柄从“工作位置”拉出右旋至“分断闭锁位置”，分合隔离开关，防止了带负荷分合隔离开关。
b.当断路器和上下隔离均处于合闸状态，手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔；
c.当断路器和上下隔离开关均处于合闸状态，手柄不能转至"检修〃或〃分断闭锁〃位置，避免误分断路器，当手柄处在"分断闭锁〃位置时,只能分上下隔离，不能合断路器，避免了误合断路器；
d.当上下隔离未分闸，接地开关就不能合上，手柄不能从"分断闭锁，，位置旋至"检修"位置，可防止带电挂地线。
注：根据开关设备方案不同，有的方案不带下隔离，或将下隔离改用接地开关，其“五防闭锁”均能达到要求。
郑州西电是继电保护的专业生产厂家，具有典型的配电设计方案，拥有常规控制保护和微机保护两种方案，使开关柜的设计达到了典型化和模块化，使开关柜运行更可靠并实现无人值守。
五、技术参数
|
项目 |
单位 |
参数 |
|
额定电压 |
KV |
12 |
|
额定频率 |
HZ |
50 |
|
额定电流 |
A |
630、1250、1600、2000、2500、3150、4000 |
|
额定雷电冲击耐受电压 |
KV |
75 |
|
额定短时工频耐受电压 |
KV |
42 |
|
额定短路开断电流 |
KA |
16，20，25，31.5，40 |
|
额定短路关合电流 |
KA |
50，63，80，100 |
|
额定短时耐受电流 |
KA |
16，20，25，31.5，40 |
|
额定短路持续时间 |
S |
4 |
|
额定短路电流开断次数 |
次 |
50（25kv、31.5ka）：30（40ka） |
|
机械寿命 |
次 |
10000 |
|
防护等级 |
|
IP2X |
|
外形尺寸（宽×深×高） |
mm |
1100 (1200) ×1200 (1800) ×2650 |
六、订货须知
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
