KYN28-24铠装移开式交流金属封闭开关设备
空气绝缘开关柜
适用范围：
适用于三相交流额定电压24KV，额定频率50HZ单母线、单母线分断及双母线电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
产品详情
KYN28-24铠装移开式交流金属封闭开关设备适用于三相交流额定电压24KV，额定频率50HZ单母线、单母线分断及双母线电力系统，用于接受和分配电能并对电路实行控制、保护及监测。主要适用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次变电所受电、馈电及大型高压电动机启动等；该柜体既能配用ZN63(VS1)真空断路器，也可配用ABB公司的VD4真空断路。
本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。
二、正常使用条件、
1、环境温度：最高温度+40℃，最低温度-15℃；
2、环境湿度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000迷以下；
4、抗地震度；地震烈度不超过8度；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
7、无严重污秽及经常性的剧烈振动；
在超过GB3906规定的正常环境条件下使用时，由用户和制造厂协商。

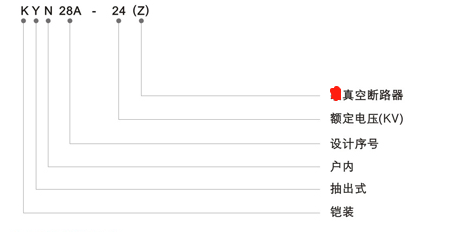

三、型号及含义
4.1 KYN28-24柜体分四个单独的隔室，外壳防护等级为IP4X，各小室内间和断路器室门打开时防护等级IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备的外壳是选用进口敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、极强的抗腐蚀性与抗氧化作用，而且采取多重折边工艺，使柜体比其他同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成。这样使得加工生产周期缩短、零部件通用性强、减少了占地面积，便于组织生产。
4.2手车
手车骨架采用钢板经CNC机床加工后铆接而成。手车与柜体绝缘配合，机械联锁，安全可靠灵活。根据用途，手车可分为断路器手车、电压互感器手车、计量手车等等。各类手车的高度与深度统一，相同规格的手车能互换。手车在柜内有隔离试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，需要按联锁防误操作程序进行操作。各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于值班人员操作。手车当需要移开柜体时，用一只专用转运车，就可以方便抽出，进行各种检查、维护；而且采用中置式，整个手车体积小，检查，维护极方便。
4.3开关柜内的隔室
开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。各隔室防护等级都达到IP2X；除继电器室外，其他三隔室都分别有其泄压通道。由于采用了中置式形式，电缆室位置大大增加，因此设备可接多路电缆。
（1）断路器隔室在断路器室安装了供断路器手车滑行的导轨。手车能在工作位置、试验隔离位置之间移动。活动帘板由金属板制成，安装在手车室的后壁上。手车从隔离/试验位置移动至工作位置过程中，装在母线小室和电缆联接小室(电缆室)内的静触头盒上的静触头前的活动帘板自动地打开，反方向移动手车，活动帘板自动闭合，把静触头盒封闭起来，从而保障了操作人员不触及带电体。手车在开关柜的门关闭情况下被操作，通过观察窗可以看到手车在柜内所处的位置，同时也能看到手车上的On（用以使断路器合闸/OFF（用以使断路器分闸）按钮和ON/OFF机械位置指示器以及储能/释能状况指示器。
（2）可抽出式断路器手车车架是由钢板拼成的，手车上装有真空断路器和其他辅助设备。带有弹簧触子系统的一次动触头由臂杆装在断路器的出线端子上，断路器的操动机构的控制按钮和分合闸文职指示等均设在手车面板上，以方便操作。手车进入开关柜内到达隔离验位置时，手车外壳与开关柜接地系统可靠接通，仪表保护和控制线路也通过二次插头与开关柜联通。手车移至工作位置时，接通除断路器外的一次回路。
（3）母线隔室
母线从一个开关柜引至另一个开关柜，通过分支母线和静触头盒固定。主母线与联络母线为矩形截面的圆角铜排。用于大电流负荷时需要用二根矩形母线。全部母线用热缩套管覆盖。扁平的分支线通过螺栓接线与静触头盒主母线相连接。母线穿越开关柜隔板处用绝缘套管支撑，如果柜内出线内部故障电弧，能防止母线贯穿熔化，保证事故不致蔓延到邻柜，并避免主母线因电动力的作用而变形。
（4）电缆隔室电缆隔室的后壁可安装电流互感器，电压互感器，接地开关，电缆室内也能安装避雷器。手车和水平隔板移开后，施工人员就能从正面进入开关柜安装电缆，在电缆室内设有特定的电缆连接导体，可并接1-6根单蕊电缆，同时在其下部还配制可拆卸的金属封板，以确保现场施工的方便。
（5）仪表隔室仪表隔室内可装继电保护元件、仪表、带电监察指示器以及特殊要求的是二次设备。控制线路敷设在足够空间的线槽内，并有金属盖板，左侧线槽是为控制小母线的引进和引出预留的，开关柜自身内部的二次线敷设在右侧。仪表隔室的侧板上还留有小母线穿越孔位以便施工。
4.4防止误操作联锁装置
开关柜具有可靠的联锁装置，为操作人员与维护人员提供可靠的安全保护，其作用如下：
（1）手车从工作位置移至隔离/试验位置后，活动帘板将静触头盒隔开，防止误入带电隔室。检修时，可用挂锁将活动帘板锁定。
（2）断路器处于合闸状态时，手车不能从工作位置拉出或从隔离/试验位置推至工作位置；断路器的手车已充分锁定试验位置或工作位置才能被操作。
（3）接地开关仅在手车处于隔离/试验位置及柜外时才能被操作，当接地开关处于合闸状态时，手车不能从隔离/试验位置退至工作位置。
（4）手车在工作位置时，二次插头被锁定不能拔开。
4.5压力释放装置
在手车室、母线室和电缆室的上方均设有压力释放装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，顶部装配的压力释放金属板将被自动打开释放压力和排泄气体，以确保操作人员和开关柜的安全。
4.6二次插头与手车的位置联锁
开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的。二次插头的动触头通过一个尼龙波纹管与手车相连，二次静触头座装设在开关柜断路器隔室的右上方。手车只有在试验/隔离位置时，才能插上和解除二次插头，手车处于工作位置时于机械联锁作用，二次插头被锁定，不能解除。断路器手车在二次插头未接通之前仅能进行分闸，由于断路器手车的合闸机构被电磁锁定，所以无法使其合闸。
4.7带电显示装置
开关柜内设有带电显示装置。该装置由高压传感器和可携带式显示器两部分组成。传感器安装在母线或馈线侧，显示器的插接口安装在开关柜低压隔室上，当需检测ABC三相是否带电时，可将携带式显示器的插头插入L1L2L3接口，如果显示器动作，则表示母线或馈线侧带电，反之，则说明不带电。同时也能作为相序检测器或电光指示器，其作用也是检测高压侧上否带电。
4.8防止凝露和腐蚀
在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险。在断路器和电缆室内分别装设加热器，以便在上述环境中使用和防止腐蚀发生。
4.9接地装置
在电缆室内单独设有5×40mm的接地铜排能贯邻相邻的开关柜，并与柜体良好接触。此接地排供直接接地之元器件使用。同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员及柜体安全。

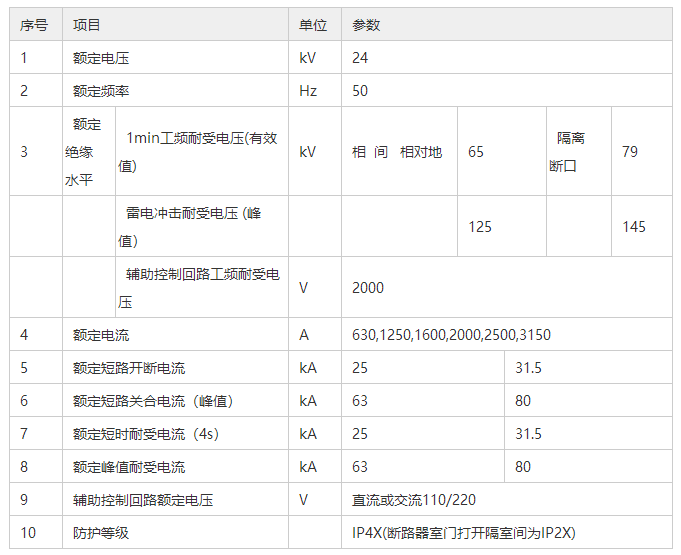

五、技术参数：
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
