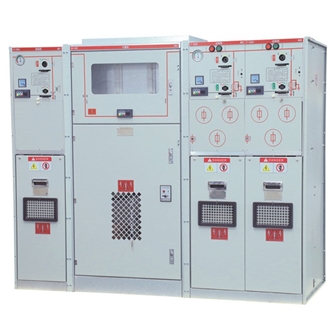

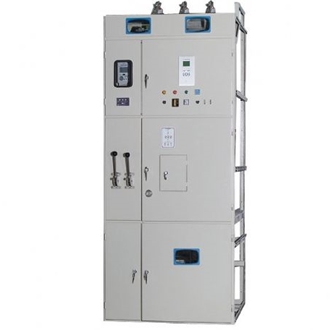

FS6气体绝缘开关设备
气体绝缘开关柜
适用范围：
适用于国家电网10kV/6kV输配电系统。
产品详情
我公司自主研发生产的SF6金属全封闭全绝缘充气式开关设备，已经通过国家高压电器试验中心型式试验。产品广泛用于国家电网10kV/6kV输配电系统，是城乡各类用户变配电系统的选择产品。
开关柜为模块化单元模式，可根据不同用途进行组合，可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成，满足各种变电站对紧凑型开关柜灵活使用的需要。
SF6气体绝缘环网柜是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠性及人身安全。通过选择可扩展母线，可以实现任何组合,达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠性和安全性。
采用一系列先进技术和材料，具有优异的电气性能和机械性能，受环境和气侯影响小，体积小巧，易于安装，操作方便，无需维护，且具有灵活的组合方式。清晰直观的设计保证操作简单、直接。馈线接线容量大，适合多种接线系统。
二、产品主要特点
◆操作安全
通过以下安全措施，我们可为用户提供特别的安全保障：
1、一体化三工位负荷开关。
2、断路器采用负荷开关替代隔离开关，更安全可靠。
3、一次侧全密闭设计提供意外接触的保护。
4、满足五防要求的机械联锁。
5、带电显示器可提供进出线路带电指示
◆运行可靠
1、全密闭设计，所有10KV开关及母线带电体均密封在3mm不锈钢板焊接成的箱中；配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响。
2、弹簧储能操作机构，可人工或电动操作。
3、面板模拟线图提供开关位置指示。
4、柜体用镀锌板制作,表面静电喷涂，增强抗腐蚀性能。
5、压力表监视箱体内SF6气体安全压力范围。
◆经济性
1、免维护
2、高度可靠
3、使用寿命可达30年
◆方案灵活
1、多种进线方式，可实现左、右、上或前进线
2、多种组合方式，各单元之间可实现任意组合
3、采用绝缘母线，可实现前后并柜或左右并柜
4、设计方案灵活
◆应用广泛
1、馈出线容量大、占地小，适合多种应用需求
三、设计说明
SF6气体绝缘环网柜安装在一个镀锌板框架上，开关单元在SF6气箱内，气箱由抗腐蚀和无磁性3mm厚不锈钢板制成。
SF6气箱是一个“密封压力系统"在正常工作环境下可运行20年。SF6气体正常工作时压力为0.15~0.4bar。气箱装有压力释放装置，当压力过高时，保证体能从底部或后部释放。
◆开关单元
负荷开关采用同轴旋转双断点方式，通过同-操作孔与滑板配合进行动能操作，因此开关在任一时刻只能处于“合闸、分闸、接地”三种状态的其中之一，彻底避免误操作。◆操作机构
开关的操作机构安装在箱外的前部，经特殊工艺处理，防锈蚀，方便手动操作及维护，并很容易实现电动操作。
◆真正满足需求的电缆室
电缆连接室空间大，套管为标准式设计，实现与所有欧式标准电缆插头的配合。正常情况下每个负荷开关单元可接1~3回出线，特殊设计型可接4~6回出线。真空断路器单元可接1~2回出线。
◆压力释放装置
压力释放装置与电缆室之间用金属板隔开，如气箱内压力过高时，装置内防爆膜片破裂，以释放压力。
◆电缆连接
选用国际标准通用规格套管(符合DIN47636标准或美国标准），便于用户选择相应的电缆附件。采用T形前、后电缆插头连接，欧式螺栓逐级紧固式结构，前插头与套管的连接采用M16螺栓。
◆避雷器连接
负荷开关单元可加装T形后插式硅橡胶全密封金属氧化锌避雷器。当电缆回路数较多，空间不够时可采用π形后插式避雷器。
◆联锁机构
开关内部的联锁机构能有效防止误操作，并确保电缆室只有在开关处于“接地”状态，才能进入，并可加明锁，锁定在不同状态。
◆辅助开关
负荷开关、接地开关可根据需要配置能同步反映开关位置状态的辅助开关。
◆熔断器
GA系列开关熔断器更换直接、简便。熔断器置于绝缘管内，绝缘管位于SF6的金属气箱内，这种设计有如下优点：
1、熔断器盖及密封装置在电场最弱部分
2、无导电物质能附在熔断器组件上
3、SF6气体中的部分完全受保护
4、断器盖无需额外的绝缘弹簧储能操作机构和联动跳闸装置保证负荷开关三相在任一相熔断器熔断时同时自动断开。
◆开关测试
GA系列开关通过国家电力工业部电气设备质量检验测试中心检测,产品符合以下主要标准：GB/T11022、IEC 60694、IEC 60265、IEC 60420、IEC 60056、IEC60298、IEC 60129。
◆使用条件
GA系列开关柜适合在-40℃~+50℃的温度范围内使用。10kV带电体位于SF6密闭气箱内，硅橡胶插头实现电缆与开关的连接，形成全绝缘、全密封结构，整个系统不受环境因素的影响，如潮气、灰尘、腐蚀性气体等，SF6气箱由不锈钢材料制成，保证开关免维护，使用寿命长。
◆表面保护
环网柜框架采用镀锌板，表面静电喷涂，以防腐蚀。柜体正面操作面板有静电喷涂层。
标准涂层：
操作屏RAL7035(白色)
电缆室门RAL7035(白色)
开关侧板RAL7035(白色)

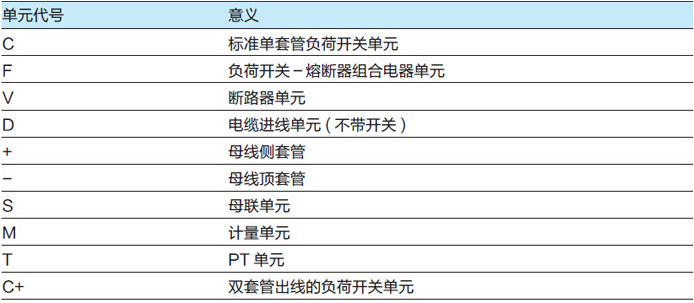

四、单元的定义

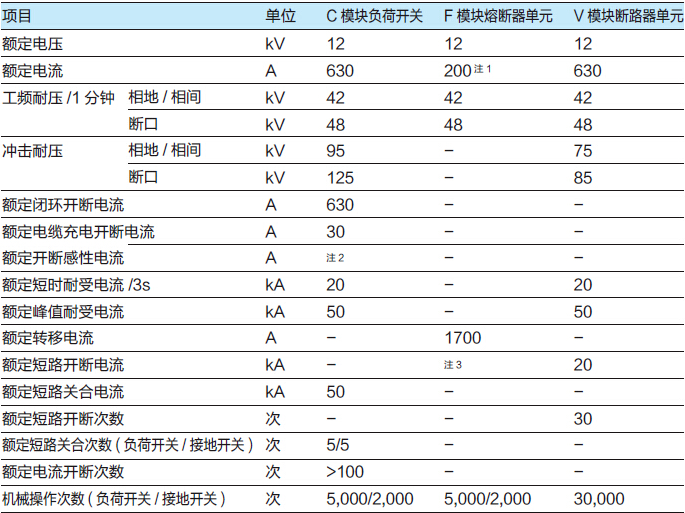

五、技术参数
