PGL交流低压配电屏
固定式开关柜
适用范围：
适用于发电厂，变电站，厂矿企业等，在交流50HZ，额定工作电压不超过380V的低压配电系统中作为动力、配电、照明之用。
产品详情
PGL交流低压配电屏，适用于发电厂，变电站，厂矿企业等，在交流50HZ，额定工作电压不超过380V的低压配电系统中作为动力、配电、照明之用。
本产品技术性能符合GB7251和GB4720标准要求。
二、环境条件
1、周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于35℃。
2、大气条件：空气清洁，相对湿度在最高温度+40℃时不超过50﹪；在较低温度时允许有较高的相对湿度，例如20℃时为90﹪，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
3、海拔高度不超过2000米。
4、装置安装时与垂直的倾斜度不超过5%，且整组柜子排列相对平整。
5、装置应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。
6、本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
7、如果上述使用条件不能满足时，应由用户和制造厂协商解决。

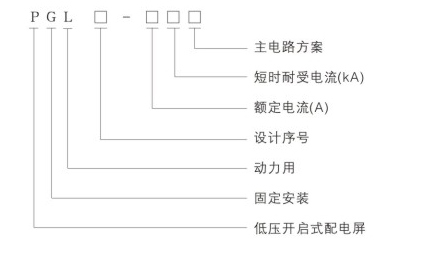

三、型号及含义
1、本产品系户内固定安装使用，具有开启式双面维护的低压配电装置。
2、其基本结构采用钢板及角钢焊接而成，屏前有门，屏正面上方有可开启式的仪表板，可装设指示仪表。
3、并列安装的屏之间加有隔板，这样就减少了因故而扩大事故的可能，终端屏可加防护板，主母线安装于屏后骨后架上方绝缘框上，母线上方装有防护罩，防止上方坠落金属物件造成主母线短路的恶性事故。
4、本产品具有良好的接地保护系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体相连。这样就构成了一个完整的接地保护电路，这个接地保护电路的可靠性，使产品防止触电的能力大为加强。
5、中性母线设置于屏的下方绝缘子上。壳体内外均有防护漆层，始端屏终端屏可加防护板。
6、本产品结构合理，电路配置安全，防护性能好，分断能力高，动热稳定性好，运行安全可靠等优点，是新一代低压开关设备，电网改造产品。
7、本产品每一个主电路方案对应一个或数个辅助电路方案，因此用户在选取主电路方案后，可很方便地从对应的辅助电路方案中选取合适的电气原理图。
8、简化了主电路方案，取消了多回路小电动机控制方案，使主电路方案更加合理，真正使本产品在配电系统中作为动力，配电，照明之用，多回路小电动机的控制方案，建议选取动力箱系列产品。
9、本产品屏宽尺寸400、600、800和1000mm四种，每一屏可作为一个独立单元，并且能以屏为单元组合成各种不同方案，方便用户选取，并达到所需要方案的组合。

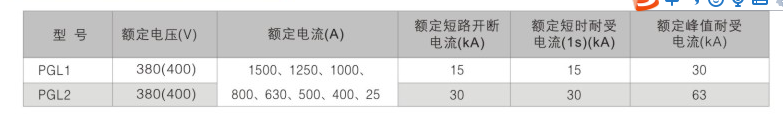

五、主要技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
