MNS低压抽出式开关柜
抽出式开关柜
适用范围：
适用于交流50~60HZ，额定工作电压660V及以下的电力系统。
产品详情
MNS低压抽出式开关柜由动力中心柜（PC）和电动机控制中心柜（MCC）两部分组成。适用于交流50~60HZ，额定工作电压660V及以下的电力系统，用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区、高层建筑等场所，作为动力配电，电动机控制级照明等配电设备的电能转换、分配及控制之用。
MNS低压抽出式开关柜符合IEC439-1《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备》等标准要求。
二、环境条件
1、周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于35℃。
2、大气条件：空气清洁，相对湿度在高温度+40℃时不超过50﹪；在较低温度时允许有较高的相对湿度，例如20℃时为90﹪，但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。
3、海拔高度不超过2000米。
4、装置安装时与垂直的倾斜度不超过5%，且整组柜子排列相对平整。
5、装置应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。
6、本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
7、如果上述使用条件不能满足时，应由用户和制造厂协商解决。

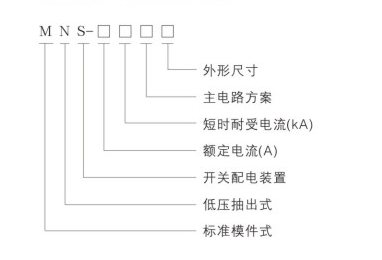

三、型号及含义
1、MNS低压开关柜由C型材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、封板、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。
2、MNS低压开关柜的柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。
3、MNS型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
4、以E=25mm为模数，结构件通用性强、组装灵活，结构及抽出式单元可以任意组合，以满足系统设计的需要。
5、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
6、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
7、采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
8、通用化、标准化程度高，装配方便。具有可靠的质量保证。
9、柜体的防护等级为IP30、IP40，还可以按用户需要选用。

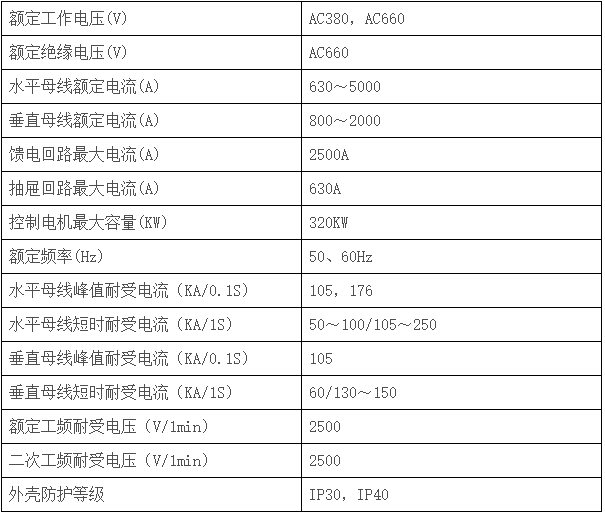

五、主要技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
