JXF挂墙箱
非标箱（柜）
适用范围：
适用于交流频率50HZ、额定工作电压500V及以下电路中。
产品详情
该产品适用于交流频率50HZ、额定工作电压500V及以下电路中。在特殊要求下，防护等级可达到IP55，均有敲落孔，多管进线可预留活装开孔板，额定电流可达400A.特别适用于工矿宾馆用户计量制箱，产品外壳防护等均为IP53。
产品符合IEC60439.1-1993《低压成套开关设备控制设备》GB7251.1-2005(低压成套开关设备和控制设备》标准要求。

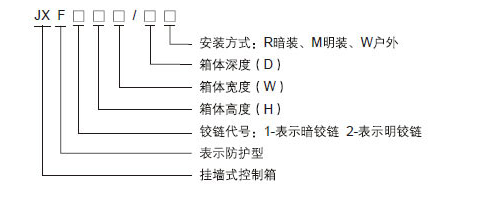

二、型号及含义
1、海拔高度不超过2000米。
2、环境温度、周园空气温度不高于+40℃，周围空气温度不低于-10℃，在24小时周期内平均温度不高于+35℃。
3、空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。相对温度在最高温度为+40℃时不超过50%，在最低温度允许有较高的相对温度，如+20℃以下时为90%，应考虑到由于温度变化而可能偶然产生一般凝露。
4、用户有特殊要求时可与制造厂协商解决。
四、结构特征
1、箱体采用封闭结构，用钢板弯曲焊接或专用型材拼装加局部焊接而成，具有外形美观、强度高的特点；元件固定安装在横梁或安装板上，箱体、门板等外观可见部件均采用环氧粉末静电喷涂或表面镀锌处理，涂层均匀美观耐腐蚀。
2、保护接地措施。有主接地点和接地标志，整个箱体构成完整的接地保护电路。
3、防腐蚀。所有金属零部件具有防腐蚀措施(镀锌、环氧粉末电喷涂)。

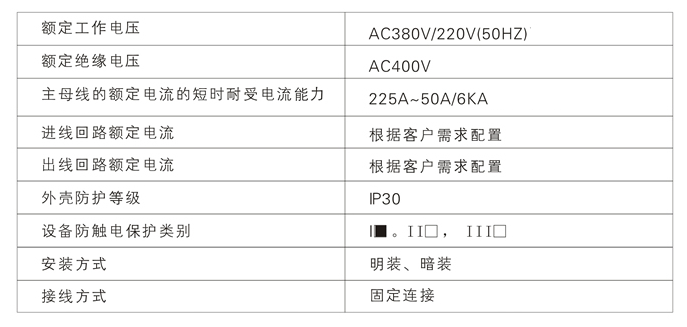

五、主要技术参数
订货时客户应提供下列资料:
1.产品的全部型号(包括主电路方案号和辅助电路方案号)。
2.主电路系统图，柜体平面排列图。
3.辅助电路电气原理图。
4.柜内元器件清单(主母线规格)。
5.柜体颜色及尺寸。
6.其它与产品正常使用条件不符的特殊要求。
七、制造厂供货时提供的文件及附件
(1)送货清单。
(2)产品合格证。
(3)出厂检验报告。
(4)产品说明书。
(5)一次系统图、控制原理图和二次接线图。
(6)柜门钥匙、操作手柄及合同规定的备品备件。
(7)主要元件的使用说明书。
