JP系列户外综合配电箱
非标箱（柜）
适用范围：
应用于城市和新农网配电系统的改造工作。
产品详情
JP柜（低压交流综合配电箱）是一种安装于变压器低压侧的集电能分配、计量、保护、控制、无功补偿于一体的综合配电产品，由开关室、计量室和补偿室三个部分组成，主要元器件包括断路器、计量和测量电流互感器、电能表及数据采集终端、配电综合控制终端、电容器投切单元和自愈式低压并联电容器等。综合配电柜因其在电能分配、控制、管理、谐波治理和无功补偿方面的优势，已广泛应用于城市和新农网配电系统的改造工作。该产品能改善低压配电网的功率因数，降低损耗，提高负载端的供电质量，提高变压器、传输线的利用率。它在节能降损、加强电力系统网络安全和稳定运行，提高用户经济效益等方面具有重要意义。
本公司生产的JP系列综合配电柜按照IEC和国标进行设计，在各种环境条件下均能可靠安全运行，已广泛应用于全国各地的低压配电系统，尤其是内蒙、河南、贵州、湖北和河北等地的新农网的配电系统改造过程中，大量使用了本公司生产的产品。
本产品符合IEC439-1《低压成套开关设备和控制设备》、GB7251.1-2005《低压成套开关设备和控制设备》、GB/T15576-2008《低压成套无功功率补偿装置》标准要求。

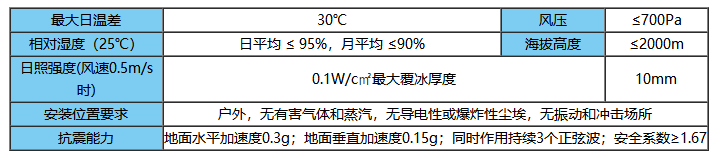

二、使用环境

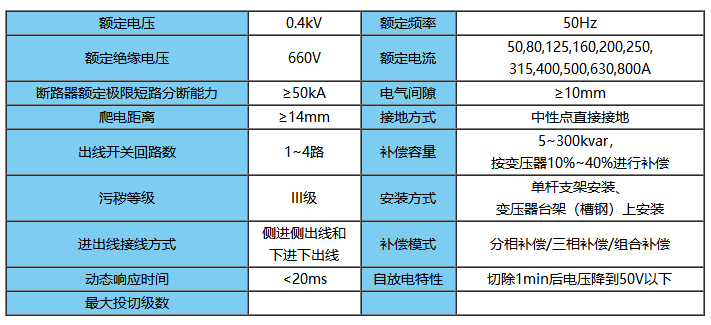

三、技术参数
★ 集电能计量及无功补偿装置于一体，提高设备利用率，投资回收期短；
★ 投切过程中无操作过电压，无电弧重燃；可频繁投切，多次补偿一次到位，可实现分相补偿、三相补偿、组合补偿，配置电抗器可滤除高次谐波；
★ 保护措施齐全：有短路、缺相、过压、欠压、谐波保护等；
★ 各项参数设定方便，在外部有故障时自动退出运行，送电后自动恢复运行；
★ 降低线损，配电变压器有效输出容量增加，减轻电网负担；优化用电质量，包括提高电压合格率，减少电压波动，抑制电压闪变，提高电网运行的安全可靠性；
★ 在三相不平衡处，可分相补偿无功功率，以改善不平衡性；
★ 电容容量可以任意配置，设备会根据“补偿效果最佳，投切次数最少”的原则，自动选择电容器组合。
五、典型接线方式
★ 进线采用隔离开关+断路器方式或采用隔离开关、刀熔开关、负荷隔离开关、断路器方式；
★ 出线配置1-4回路；
★ 进线和出线断路器可选用带有通信功能剩余电流动作断路器，具备自动重合功能，实现进出线回路的自动保护控制功能；
★ 配电变压器容量大于等于100kVA的，无功补偿采用全自动带配电监测（显示三相U/A/W /Q/COSф）并带通信功能的补偿控制器，实现用户对变压器的远程监控；
★ 电容器投切开关可选用复合开关或接触器；
★ 可选用智能电容器取代微型断路器+复合开关（接触器）+电容器；
★ 400kVA及以上容量变压器综合配电柜内母线可选用封闭母线系统。

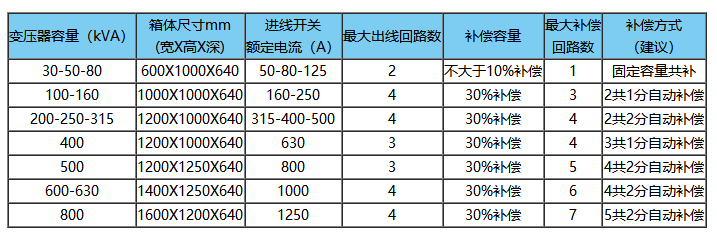

六、规格和选型表
★ 不绣钢箱体，中小容量JP柜深度可选480mm、500 mm、530mm、550mm、 580mm和600 mm，500kVA以上大容量JP柜深度仅可选600mm。
★ 如用户对箱体尺寸或元器件配置有特殊需求，可根据用户需求定制。
