ZW32-12户外高压真空断路器
户外开关设备
适用范围：
适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关。
产品详情
ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关。
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧机构、电动弹簧机构，电动弹簧机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
具有体积小，重重轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。
该产品符合GB/T1984《高压交流断路器》、GB/T1985《交流高隔离开关和接地开关》及GB/T11022《高压开关设备和控制设备标准的公用技术要求》等标准要求。
二、环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：不超过2000m；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
特殊使用条件：如需应用在不同于以上规定的正常使用条件下，请与我们协商。

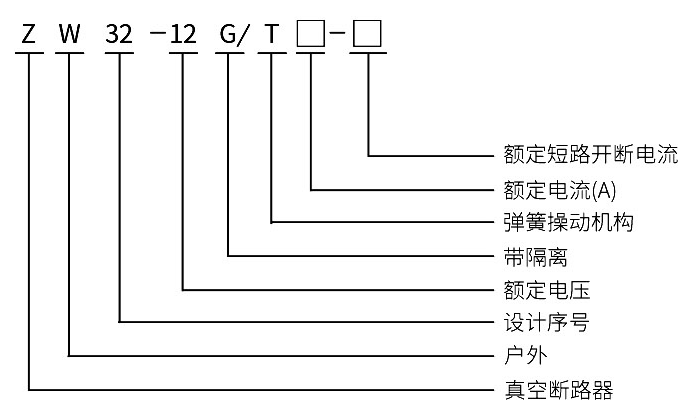

三、型号及含义
1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。

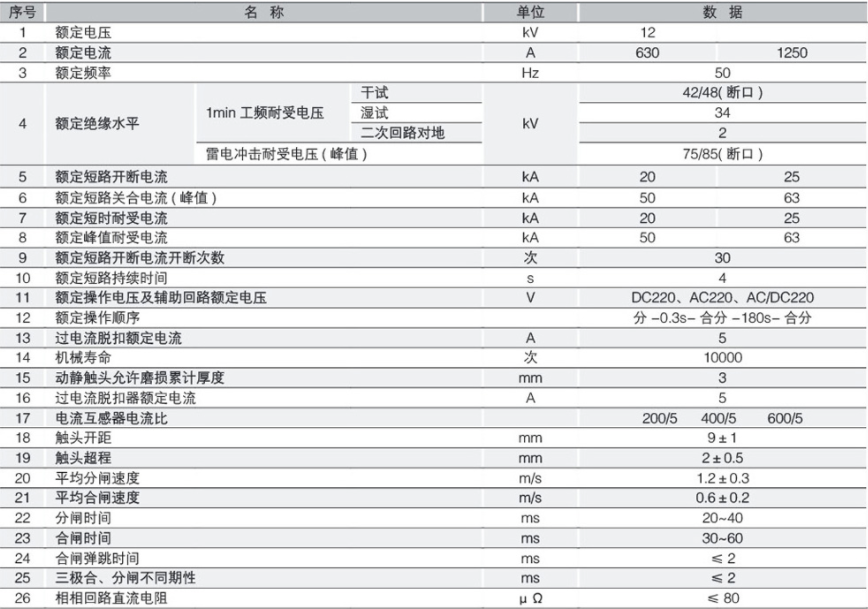

五、技术参数
1、开箱后应检查柱上断路器绝缘置有无损坏，产品铭牌、合格证是否与实物相符。
2、柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的台分闸方式进行试操作，以检查各项指标是否正确。
3、断路器可以分单杆架设，也可双杆架设。
4、本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。
5、用户不得随意更换使用与原型号规格不一致的电器元件。
6、操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录。

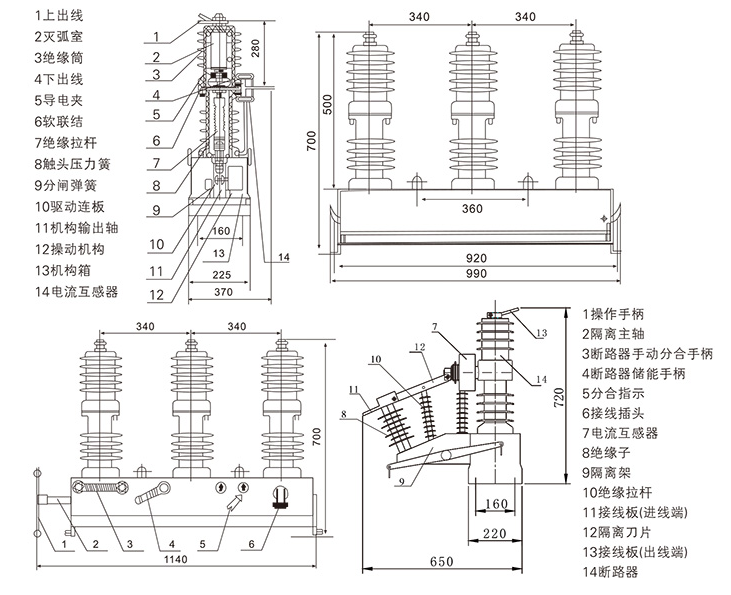

七、外形及安装尺寸
